1. 概述

人脸识别技术（Automatic Face Recognition），简称AFR，是生物识别技术的一种，通过人的面部特征，进行身份鉴别。

本文档旨在讲解如何快速地集成灵云AFR功能到开发者应用中。关于各服务接口更详细的说明，请参考灵云SDK开发手册。在集成过程中如有疑问，可登录灵云开发者论坛，查找答案或与其他开发者交流。

1.1 概念解释

对指南中涉及的名词作简要描述，使开发者在阅读开发指南时，对此有一些大致的了解和预备知识的了解。

名称	说明
Session	Session用来标记一个能力运行过程的上下文。一个应用最多可同时创建的Session数受到授权的限制
云端识别	由云端服务器提供识别结果的方式。使用云端能力需要加上hci_afr_cloud_recog模块
本地识别	通过本地运算来得到识别结果的方式。使用本地能力需要加上hci_afr_local_recog模块和本地资源文件
人脸检测	通过对会话图像进行检测，提取其中的人脸特征。通过hci_afr_detect函数实现
人脸注册	通过对人脸模型进行多次训练，达到提高识别速度和正确率的目的。通过hci_afr_enroll函数实现
人脸确认	使用人脸ID与已注册的用户ID的特征进行匹配性确认。通过hci_afr_verify函数实现
人脸辨识	在一组用户中进行指定人脸ID的用户辨识。通过hci_afr_identify函数实现

1.2 能力定义（capkey）

AFR 支持多种能力，通过 capkey 区分不同能力的调用和配置。其中常用 capkey 如下所示：

capkey	所需本地资源文件
afr.cloud.recog	无

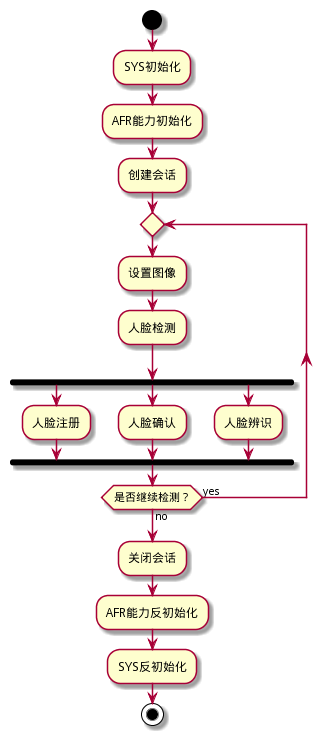

1.3 识别流程

2. 能力使用说明

2.1 准备工作

在集成 AFR 之前，开发者需要在灵云开发者社区创建相关应用，并保存appkey，developerkey等信息。

2.2 ABI介绍

必选模块
- libhci_curl.so
- libhci_sys.so
- libhci_sys_jni.so
- libstlport_shared.so
- libhci_afr.so
- libhci_afr_jni.so
云端识别
- libhci_afr_cloud_recog.so

特别注意

Module的build.gradle中，必须配置packagingOptions.doNotStrip参数，以保留灵云SDK中的签名信息，该信息在SDK内部使用，用来保护灵云SDK的知识版权。若此参数未配置，或配置不正确，在进行本地能力调用时，将会返回本地引擎初始化失败的信息。

build.gradle示例

  apply plugin: 'com.android.application'

  android {
      compileSdkVersion 17
      buildToolsVersion "27.0.3"

      defaultConfig {
          applicationId "com.sinovoice.example"
          minSdkVersion 7
          targetSdkVersion 17
          packagingOptions {
              doNotStrip "*/armeabi/*.so"
              doNotStrip "*/armeabi-v7a/*.so"
              doNotStrip "*/arm64-v8a/*.so"
              // add other if needed
          }
      }

      buildTypes {
          release {
              minifyEnabled false
              proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.txt'
          }
      }
  }

  dependencies {
      compile files('libs/hcicloud-8.1.jar')
      compile files('libs/hcicloud_recorder-8.1.jar')
  }

2.3 用户权限

在工程 AndroidManifest.xml 文件中添加如下权限。

<!—通常需要设置一些sd卡路径（例如日志路径）为可写，因此需要能够写外部存储 -->
    <uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE" />

<!—以下访问网络的权限均需要打开-->
    <!--连接网络权限，用于执行云端能力 -->
    <uses-permission android:name="android.permission.INTERNET" />
    <!--获取手机录音机使用权限，听写、识别、语义理解需要用到此权限 -->
    <uses-permission android:name="android.permission.RECORD_AUDIO"/>
    <!--读取网络信息状态 -->
    <uses-permission android:name="android.permission.ACCESS_NETWORK_STATE" />
    <!--获取当前wifi状态 -->
    <uses-permission android:name="android.permission.ACCESS_WIFI_STATE" />
    <!--允许程序改变网络连接状态 -->
    <uses-permission android:name="android.permission.CHANGE_NETWORK_STATE" />
    <!--读取手机信息权限 -->
    <uses-permission android:name="android.permission.READ_PHONE_STATE"/>

<!—以下访问权限可选-->
    <!--手机定位信息-->
    <uses-permission android:name="android.permission.ACCESS_COARSE_LOCATION"/>
    <uses-permission android:name="android.permission.ACCESS_FINE_LOCATION"/>

3. 能力集成说明

3.1 通用模块初始化

在调用AFR能力之前，需要初始化灵云SDK的通用模块。详见灵云SDK开发手册

Android示例代码

  // 创建初始化参数辅助类
  InitParam initparam = new InitParam();
  // 授权文件所在路径，此项必填
  String authDirPath = context.getFilesDir()  .getAbsolutePath();;
  initparam.addParam  (InitParam.AuthParam.PARAM_KEY_AUTH_PATH, authDirPath)    ;
  // 灵云云服务的接口地址，此项必填
  initparam.addParam  (InitParam.AuthParam.PARAM_KEY_CLOUD_URL,     "http://api.hcicloud.com:8888");
  // 开发者密钥，此项必填，由捷通华声提供
  initparam.addParam  (InitParam.AuthParam.PARAM_KEY_DEVELOPER_KEY,     "01234567890");
  // 应用程序序号，此项必填，由捷通华声提供
  initparam.addParam  (InitParam.AuthParam.PARAM_KEY_APP_KEY, "1234abcd");
  // 日志的路径，可选，如果不传或者为空则不生成日志
  String logDirPath =     "/storage/emulated/0/sinovoice/com.sinovoice.   example/log";
  initparam.addParam  (InitParam.LogParam.PARAM_KEY_LOG_FILE_PATH,  logDirPath);
  //日志等级，0=无，1=错误，2=警告，3=信息，4=细节，5=调试
  //SDK将输出小于等于logLevel的日志信息
  initparam.addParam  (InitParam.LogParam.PARAM_KEY_LOG_LEVEL, "5");
  // 灵云系统初始化
  // 第二个参数在Android平台下，必须为当前的Context
  int errCode = HciCloudSys.hciInit   (initparam.getStringConfig(), this);
  if(errCode != HciErrorCode.HCI_ERR_NONE) {
      // "系统初始化失败"
      return;
  }

3.2 授权检测

在初始化灵云SDK的通用模块后，还需要调用授权检测函数获取云端授权。

Android示例代码

  // 获取授权
  private int checkAuthAndUpdateAuth() {
      // 获取系统授权到期时间
      int initResult;
      AuthExpireTime objExpireTime = new AuthExpireTime   ();
      initResult = HciCloudSys.hciGetAuthExpireTime   (objExpireTime);
      if (initResult == HciErrorCode.HCI_ERR_NONE) {
          // 显示授权日期,如用户不需要关注该值,此处代码可忽   略
          Date date = new Date    (objExpireTime.getExpireTime() * 1000);
          SimpleDateFormat sdf = new SimpleDateFormat ("yyyy-MM-dd",Locale.CHINA);
          Log.i(TAG, "expire time: " + sdf.format(date))  ;

          if (objExpireTime.getExpireTime() * 1000 >  System.currentTimeMillis()) {
              Log.i(TAG, "checkAuth success");
              return initResult;
          }
      }

      // 获取过期时间失败或者已经过期
      initResult = HciCloudSys.hciCheckAuth();
      if (initResult == HciErrorCode.HCI_ERR_NONE) {
          Log.i(TAG, "checkAuth success");
          return initResult;
      } else {
          Log.e(TAG, "checkAuth failed: " + initResult);
          return initResult;
      }
  }

3.3 AFR初始化

Android示例代码


  AfrInitParam initParam = new AfrInitParam();
  // 获取App应用中的lib的路径,放置能力所需资源文件。
  String dataPath = Environment.getExternalStorageDirectory().getAbsolutePath()+
                  File.separator + "sinovoice" +
                  File.separator + this.getPackageName() +
                  File.separator + "data";

  initParam.addParam(AfrInitParam.PARAM_KEY_DATA_PATH, dataPath);
  initParam.addParam(AfrInitParam.PARAM_KEY_INIT_CAP_KEYS, capkey);
  int errCode = HciCloudAfr.hciAfrInit(initParam.getStringConfig());
  if (errCode != HciErrorCode.HCI_ERR_NONE) {
      ShowMessage("HciAfrInit error:"+ HciCloudSys.hciGetErrorInfo(errCode));
      return;
  }else{
      ShowMessage("HciAfrInit Success");
  }

3.4 开启会话（session）

AFR 是通过会话（session）来管理识别过程的。在AFR能力初始化成功之后，需要通过开启识别会话来完成识别。

Android示例代码


  // 开始会话
  AfrConfig sessionConfig = new AfrConfig();
  sessionConfig.addParam(AfrConfig.SessionConfig.PARAM_KEY_CAP_KEY, capkey);
  ShowMessage("hciAfrSessionStart config: " + sessionConfig.getStringConfig());
  Session session = new Session();
  int errCode = HciCloudAfr.hciAfrSessionStart(sessionConfig.getStringConfig(),
                                               session);
  if (HciErrorCode.HCI_ERR_NONE != errCode) {
      ShowMessage("hciAfrSessionStart return " + errCode);
      return false;
  }
  ShowMessage("hciAfrSessionStart Success");

3.5 人脸注册

在启动会话（session）成功后，即可可以进行 AFR的人脸注册。

Android示例代码

  //设置检测图像
  //buffer中为图像数据
  errCode = HciCloudAfr.hciAfrSetImageBuffer(session, buffer);
  if (HciErrorCode.HCI_ERR_NONE != errCode) {
      HciCloudAfr.hciAfrSessionStop(session);
      ShowMessage("hciAfrSetImageBuffer error.");
      return false;
  }
  // AFR检测
  String detectConfig = "";
  ArrayList<String> faceIds = new ArrayList<String>();
  AfrDetectResult detectResult = new AfrDetectResult();
  errCode = HciCloudAfr.hciAfrDetect(session, detectConfig, detectResult);
  if (HciErrorCode.HCI_ERR_NONE != errCode) {
      ShowMessage("face detect error");
      return false;
  }
  for (AfrDetectFace face : detectResult.getFaceList()) {
      faceIds.add(face.getFaceId());
  }

  if (faceIds.size() > 0)
  {
      //选择注册的faceid
      enrollConfig.addParam("faceid", faceIds.get(0));
      ShowMessage("faceid = "+faceIds.get(0));
  }
  //AFR注册
  AfrEnrollResult result = new AfrEnrollResult();
  errCode = HciCloudAfr.hciAfrEnroll(session,
          enrollConfig.getStringConfig(), result);
  if (HciErrorCode.HCI_ERR_NONE != errCode) {
      HciCloudAfr.hciAfrSessionStop(session);
      ShowMessage("hciAfrEnroll return " + errCode);
      return false;
  }

  //释放检测结果
  HciCloudAfr.hciAfrFreeDetectResult(detectResult);

3.6 人脸确认

Android示例代码


  ArrayList<String> faceIds = new ArrayList<String>();
  //加载人脸图片
  byte[] buffer = HciCloudHelper.getAssetFileData(filename);
  if (buffer.length == 0) {
      ShowMessage("Open input iamge file" + filename + "error!");
      return false;
  }
  //设置检测图像
  errCode = HciCloudAfr.hciAfrSetImageBuffer(session, buffer);
  if (HciErrorCode.HCI_ERR_NONE != errCode) {
      HciCloudAfr.hciAfrSessionStop(session);
      ShowMessage("hciAfrSetImageBuffer error.");
      return false;
  }
  //AFR检测
  String detectConfig = "";
  AfrDetectResult detectResult = new AfrDetectResult();
  errCode = HciCloudAfr.hciAfrDetect(session, detectConfig, detectResult);
  if (HciErrorCode.HCI_ERR_NONE != errCode) {
      ShowMessage("face detect error");
      return false;
  }
  printDetectResult(detectConfig,detectResult);
  for (AfrDetectFace face : detectResult.getFaceList()) {
      faceIds.add(face.getFaceId());
  }

  if (faceIds.size() > 0)
  {
      //选择验证的faceid
      verifyConfig.addParam("faceid", faceIds.get(0));
  }
  // 开始确认
  ShowMessage("hciAfrVerify config:" + verifyConfig.getStringConfig());
  errCode = HciCloudAfr.hciAfrVerify(session,
          verifyConfig.getStringConfig(), result);
  if (HciErrorCode.HCI_ERR_NONE != errCode) {
      ShowMessage("Hciafr hciAfrVerify return " + errCode);
      HciCloudAfr.hciAfrSessionStop(session);
      return false;
  }
  ShowMessage("hciAfrVerify Success");
  if (result.getStatus() == AfrVerifyResult.AFR_VERIFY_STATUS_MATCH) {
      ShowMessage("face data matches with user_id !");
  } else {
      ShowMessage("face data doesn't match with user_id !");
  }

  // 释放检测结果。
  HciCloudAfr.hciAfrFreeDetectResult(detectResult);

3.7 人脸辨识

Android示例代码


  ArrayList<String> faceIds = new ArrayList<String>();

  //加载人脸图片
  byte[] buffer = HciCloudHelper.getAssetFileData(filename);
  if (buffer.length == 0) {
      ShowMessage("Open input iamge file" + filename + "error!");
      return false;
  }
  //设置检测图像
  errCode = HciCloudAfr.hciAfrSetImageBuffer(session, buffer);
  if (HciErrorCode.HCI_ERR_NONE != errCode) {
      HciCloudAfr.hciAfrSessionStop(session);
      ShowMessage("hciAfrSetImageBuffer error.");
      return false;
  }
  //AFR检测
  String detectConfig = "";
  AfrDetectResult detectResult = new AfrDetectResult();
  errCode = HciCloudAfr.hciAfrDetect(session, detectConfig, detectResult);
  if (HciErrorCode.HCI_ERR_NONE != errCode) {
      ShowMessage("face detect error");
      return false;
  }
  printDetectResult(detectConfig,detectResult);
  for (AfrDetectFace face : detectResult.getFaceList()) {
      faceIds.add(face.getFaceId());
  }

  if (faceIds.size() > 0)
  {
      //选择识辨的faceid
      identifyConfig.addParam(AfrConfig.SessionConfig.PARAM_KEY_FACE_ID,
                              faceIds.get(0));
  }
  //辨识
  errCode = HciCloudAfr.hciAfrIdentify(session,
          identifyConfig.getStringConfig(), result);
  if (HciErrorCode.HCI_ERR_NONE != errCode) {
      ShowMessage("Hciafr hciAfrIdentify return " + errCode);
      HciCloudAfr.hciAfrSessionStop(session);
      return false;
  } else {
      //显示辨识结果
      for (AfrIdentifyResultItem item : result.getIdentifyResultItemList()) {
          String identifyInfo = String.format("identify user(%s,%d) in group(%s)  \n",
                            item.getUserId(),
                            item.getScore(),
                            identifyConfig.getParam(AfrConfig
                                                   .UserConfig.PARAM_KEY_GROUP_ID))   ;
          ShowMessage(identifyInfo);
      }
  }

  //释放检测结果。
  HciCloudAfr.hciAfrFreeDetectResult(detectResult);

3.7 结束识别

最后我们需要反初始化，依次关闭会话，终止AFR能力，关闭灵云系统。

Android示例代码


  //关闭AFR识别会话
  errCode = HciCloudAfr.hciAfrSessionStop(session);
  //终止AFR能力
  errCode = HciCloudAfr.hciAfrRelease();
  //终止灵云系统
  errCode = HciCloudSys.hciRelease();

4. FAQ

Q: 我运行你们的 SDK 报 19 号错误：START LOG FAILED, 应该如何解决？ A: 出现此问题，一般由两种原因造成。

工程文件里引入了中文路径，导致SDK启动时，读写对应的日志路径报错。日志文件定义的路径由于权限问题不可读写，比如在 Android 平台上运行时，没有 WRITE_EXTERNAL_STORAGE的权限。

Q: 我运行你们的 SDK 报 23 号错误：LOAD_FUNCTION_FROM_DLL FAILED,应该如何解决？ A: 这种情况，通常是由于缺库。最常见的场景是使用本地能力的 capkey，如 afr.loacl.recog，没有将库文件对应组入（我们 SDK 示例程序，与 example 同层有全套库文件，示例程序内默认只组入了云端库），将相关库补齐即可使用。此外，由于 AFR能力引用了第三方的 MKL 库，因此如果第三方库没有拷入，也会导致此问题。

Q: 我运行你们的 SDK 报 14 号错误：LOCAL_RES_MISSING,应该如何解决？ A: 本地能力常会遇到此问题，此问题是由于没有组入对应的本地资源文件。请在我们开发者社区下载需求的本地资源（VPR本地模型）等，并将资源文件组入代码 datapath 指定路径，然后再次尝试运行程序。

Q: 我运行你们的 SDK 报 11 号错误：SERVICE_RESPONSE_FAILED ,应该如何解决？ A: 此问题原因较为复杂，可能是传入的参数问题与服务器不匹配，如调用私有云时，没有传入 property 等配置项。也可能是服务端内部的返回原因，请联系技术支持排查。

Q: 我运行你们的SDK报 7 号错误：CONFIG_UNSUPPORT ，应该如何解决？ A: 与 11号错误类似，还是配置串问题，7 号错误原因为传入了不支持的配置串。请仔细检查各接口传入的所有配置串，并联系技术支持排查。

Q: 我运行你们的SDK报 9 号错误： SERVICE_TIMEOUT ，应该如何解决？ A: 这个是因为您请求我们服务器到返回结果的时间，超过了上限。请检查网络环境相关的原因，并协助提供日志。

Q: 我运行你们的 SDK 报 16 号错误： SESSION_INVALID ，应该如何解决？ A: 这个需要检查详细的代码调用过程，调用每个能力核心接口时，都是需要传入 sessionid 的，如果在 sessionstart 的时候，已经发生了错误，或者使用的id，并不是 sessionstart 时候创建的，就会返回此错误，请联系技术支持排查。

Q: 我运行你们的 SDK 报 0 号错误： ERROR NONE，应该如何解决？ A: SDK 报 0 号错误， ERROR NONE，代表执行成功，请您继续后续的集成。

AFR指南

1. 概述

1.1 概念解释

1.2 能力定义（capkey）

1.3 识别流程

2. 能力使用说明

2.1 准备工作

2.2 ABI介绍

2.3 用户权限

3. 能力集成说明

3.1 通用模块初始化

3.2 授权检测

3.3 AFR初始化

3.4 开启会话（session）

3.5 人脸注册

3.6 人脸确认

3.7 人脸辨识

3.7 结束识别

4. FAQ

results matching ""

No results matching ""
