1. 概述

HWR (HandWritten Recognition) 联机手写识别技术，可以将在手写设备上书写时产生的有序轨迹信息化转化为汉字内码。

手写识别从识别过程来说分成脱机识别（off-line）和联机识别（on-line)两大类。通俗来讲，联机手写输出的是预先设置好的标准字体，手写的时候即使是用连笔字、草书，输出之后也会变成标准的宋体、楷体或者其他字体，而脱机手写则是输入的是什么样子，就会以什么样子显示出来。

本文档旨在讲解如何快速地集成灵云HWR功能到开发者应用中。关于各服务接口更详细的说明，请参考灵云SDK开发手册。在集成过程中如有疑问，可登录灵云开发者论坛，查找答案或与其他开发者交流。

1.1 概念解释

1.2 能力定义（capkey）

HWR支持多种能力，通过 capkey 区分不同能力的调用和配置。其中常用 capkey 如下所示：

• 本地能力

• 云端能力

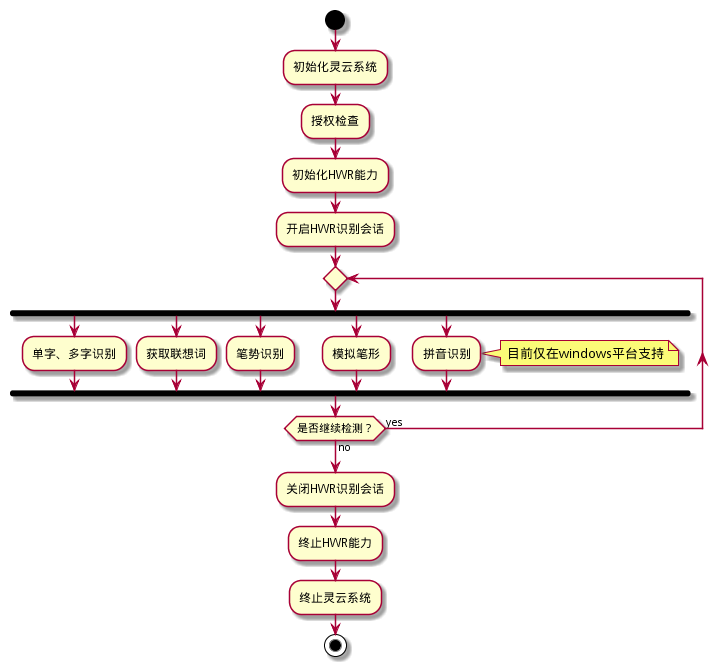

1.3 识别流程

备注：获取联想词和拼音、模拟笔形等，目前只有本地端能力。

2. HWR能力使用说明

2.1 准备工作

下载手写识别SDK并解压缩。

如果需要使用本地能力，请下载相应资源包并解压缩。

2.3 使用C++版SDK

• 必选模块

  • libhci_curl.dll
  • hci_sys.dll
  • hci_hwr.dll

• 云端识别

  • hci_hwr_cloud_recog.dll

• 本地识别

  • hci_hwr_local_recog.dll
  • hci_hwr_associate.dll (联想库)
  • hci_hwr_penscript.dll (笔形库)
  • hci_hwr_pinyin.dll (拼音库)
  • mkl_avx.dll,mkl_avx2.dll,mkl_core.dll, mkl_def.dll,mkl_rt.dll,mkl_sequential.dll, mkl_vml_avx.dll,mkl_vml_avx2.dll,mkl_vml_p4n.dll (mkl库，英文连写依赖)

3. HWR能力集成说明

本章节主要讲述HWR能力的集成过程，开发者可根据本章内容完成HWR能力的简单调用。本章节以本地识别为例，讲述HWR能力的集成调用流程，调用顺序参考识别流程。

3.1 通用模块初始化

在调用能力之前，需要初始化灵云SDK的通用模块。详见灵云SDK开发手册

• C++示例代码

HCI_ERR_CODE err_code = HCI_ERR_NONE;
//配置串是由"字段=值"的形式给出的一个字符串，多个字段之间以','隔开。字段名不分大小写。
string init_config = "";
//灵云应用序号
init_config += "appKey=1234abcd";
//灵云开发者密钥
init_config += ",developerKey=1234567890";
//灵云云服务的接口地址
init_config += ",cloudUrl=http://api.hcicloud.com:8888";
//授权文件所在路径，保证可写
init_config += ",authpath=../../bin";
//日志的路径
init_config += ",logfilepath=../../bin";
//日志的等级
init_config += ",loglevel=5";
//日志文件的大小
init_config += ",logfilesize=512";
//其他配置使用默认值，不再添加，如果想设置可以参考开发手册
err_code = hci_init( init_config.c_str() );

提示 因灵云SDK8.1使用Visual Studio 2015开发的原因，在windows下的开发运行环境需要确认安装运行组件vc_redist.x64.exe,vc_redist.x86.exe, 具体请参考https://www.microsoft.com/zh-cn/download/details.aspx?id=48145

3.2 授权检测

在初始化灵云SDK的通用模块后，还需要调用授权检测函数获取云端授权。

C++示例代码

//获取过期时间
int64 expire_time;
int64 current_time = (int64)time( NULL );
HCI_ERR_CODE err_code = hci_get_auth_expire_time( &expire_time );
if( err_code == HCI_ERR_NONE )
{
    //获取成功则判断是否过期
    if( expire_time > current_time )
    {
        //没有过期
        printf( "auth can use continue\n" );
        return true;
    }
}
//获取过期时间失败或已经过期
//手动调用更新授权
err_code = hci_check_auth();
if( err_code == HCI_ERR_NONE )
{
    //更新成功
    printf( "check auth success \n" );
    return true;
}
else
{
    //更新失败
    printf( "check auth return (%d)\n", err_code);
    return false;
}

3.3 HWR初始化

在初始化灵通用模块和获取授权成功后，我们还需要调用初始化函数初始化HWR能力。

• C++代码

char * pszHwrInitConfig = "dataPath=document/hwr,initCapKeys=hwr.local.freestylus";
errCode = hci_hwr_init(pszHwrInitConfig);
if (err_code != HCI_ERR_NONE)
{
    printf("hci_hwr_init return (%d:%s) \n",err_code,hci_get_error_info(err_code));
    return;
}
printf( "hci_hwr_init success\n" );

常见errcode，详见灵云SDK开发手册

对于使用本地多能力时，可以使用initCapKeys传入需要使用的所有能力，以';'隔开。 initCapKeys的作用是告知SDK，需要预先准备哪些能力并提前加载对应的库资源，提高执行效率。

C++示例代码

//HWR 初始化
string hwr_init_config = "dataPath=";
hwr_init_config += data_path;
hwr_init_config += ",initCapkeys=";
hwr_init_config += "hwr.local.letter;hwr.local.freestylus;hwr.local.associateword";

3.4 开启会话（session）

在HWR能力初始化之后，需要通过开启识别会话来启用一种具体的能力。

• C++代码

int nSessionId = 0;
//调用具体能力需要相应的capkey，以开启多字识别为例
char * pszSessionConfig = "capKey=hwr.local.freestylus";
errCode = hci_hwr_session_start(pszSessionConfig, &nSessionId);
if( err_code != HCI_ERR_NONE )
{
    printf( "hci_hwr_session_start return (%d:%s)\n", err_code ,hci_get_error_info(err_code));
    return false;
}

3.5 HWR识别

在启动会话（session）成功后，即可进行 HWR 识别了。HWR识别具体可分为单字、多字识别，获取联想词，笔势识别以及拼音识别等，各识别功能以本地能力为例，详见如下各小章节。

配置参数详见灵云SDK开发手册。

3.5.1 单、多字识别

• C++ 代码

short g_StrokeData[]=
{
    103 ,283 ,105 ,283 ,107 ,283 ,113 ,283 ,120 ,283,
    129 ,283 ,138 ,283 ,146 ,283 ,156 ,283 ,162 ,283,
    ...
    -1 ,0 , -1, -1
};
char * strRecogConfig = "";
HWR_RECOG_RESULT hwrRecogResult;
//nSessionId 为上一步 hci_hwr_session_start() 所返回的会话标识
//g_StrokeData:笔迹数据
//hwrRecogResult:识别返回结果
errCode = hci_hwr_recog( nSessionId, g_StrokeData, sizeof(g_StrokeData), pszRecogConfig,
            &hwrRecogResult );

3.5.2 获取联想词

• C++ 代码

int nSessionId = -1;
string session_config = "capkey=hwr.local.associateword";
hci_hwr_session_start(session_config.c_str(),&nSessionId);

// 输入必须是UTF8的，在某些平台上需要转码
char * szWords = "中华人民";
// 获取联想词
ASSOCIATE_WORDS_RESULT sWords;
errCode = hci_hwr_associate_words(nSessionId,"",szWords, &sWords );
// 显示联想词
for (int i = 0; i < (int)sWords.uiItemCount; ++i)
{
    // 输出是UTF8的，在某些平台下输出需要转码
    printf("Associate result[%d]: %s\n",i,sWords.pItemList[i].pszWord);}
    // 释放联想词结果
    errCode = hci_hwr_free_associate_words_result(&sWords );
}

3.5.3 笔势识别

• C++ 代码

int nSessionId = -1;
string session_config = "capkey=hwr.local.gesture";
err_code = hci_hwr_session_start( session_config.c_str(), &nSessionId );

HWR_RECOG_RESULT hwrRecogResult;
string recog_config = "";
//g_sGestureStrokeData:笔势识别使用的点集数据，以“-1 ,0 , -1, -1” 结尾
err_code = hci_hwr_recog(nSessionId,
                         g_sGestureStrokeData,
                         sizeof(g_sGestureStrokeData),
                         recog_config.c_str(),
                         &hwrRecogResult);

3.5.4 模拟笔形

• C++ 代码

int nSessionId = -1;
string session_config = "capkey=hwr.local.penscript";
err_code = hci_hwr_session_start( session_config.c_str(), &nSessionId );

short g_sShortData[]=
{
    230,212,230,219,217,276,169,343,148,360,148,360,-1,0,
    209,288,216,295,250,319,277,336,288,342,291,343,-1,0,
    -1,-1
}

CImage newimg;
if(!newimg.CreateEx(1200,1200,24,BI_RGB)){
    printf("create bitmap failed");
}
DC hDC = newimg.GetDC();
PEN_SCRIPT_RESULT hwrPenscriptResult;
int size = sizeof(g_sShortData)/sizeof(g_sShortData[0]);
string strPenscriptConfig = "";
for(int positionIndex = 0 ;positionIndex<size;positionIndex+=2)
{
    if(g_sShortData[positionIndex]== -1 && g_sShortData[positionIndex+1] == -1)
    {
        break;
    }
    err_code = hci_hwr_pen_script(nSessionId,
                                    strPenscriptConfig.c_str(),
                                    g_sShortData[positionIndex],
                                    g_sShortData[positionIndex+1]
                                    , &hwrPenscriptResult);
    if (err_code == HCI_ERR_NONE)
    {
        for (unsigned int nIndex = 0; nIndex < hwrPenscriptResult.uiItemCount; nIndex++)
        {
            PEN_SCRIPT_RESULT_ITEM item = hwrPenscriptResult.pItemList[nIndex];
            for(int i = 0; i < item.nHeight; i++ )
            {
                for ( int j = 0; j < item.nWidth; j++ )
                {
                    if ( !item.psPageImg[i*item.nWidth+j] )
                    {
                        //设置参数COLORREF值，让字迹可见
                        //SetPixel(hDC,j+item.x,i+item.y,item.unPenColor);
                        SetPixel(hDC,j+item.x,i+item.y,12632256);
                    }
                }
            }
        }
        err_code = hci_hwr_free_pen_script_result(&hwrPenscriptResult);
    }
    else{
        break;
    }
}

3.5.5 获取拼音

• C++ 代码

int nSessionId = -1;
string session_config = "capkey=hwr.local.pinyin";
err_code = hci_hwr_session_start( session_config.c_str(), &nSessionId );

const char* psWord = "捷";
unsigned char *psUtf8 = NULL;
HciExampleComon::GBKToUTF8((unsigned char*)psWord,&psUtf8);
PINYIN_RESULT pResult;
//识别配置支持 拼音显示模式字段（有音调显示/无音调显示），默认有音调；
string recog_config = "";
err_code = hci_hwr_pinyin(nSessionId,recog_config.c_str(),(const char*)psUtf8,&pResult);
HciExampleComon::FreeConvertResult(psUtf8);
if( err_code == HCI_ERR_NONE )
{
    printf( "hci_hwr_pinyin success\n" );
    //输出识别结果
    PrintPinyin(pResult);
    hci_hwr_free_pinyin_result(&pResult);
}

3.5.6 实时识别

启用实时识别时，对于每次连续的识别内容，可以多次调用hci_hwr_recog() 。每次调用追加输入新的数据， 每次输入的数据以(-1,0,-1,-1)结束，也即每次输入的笔画是完整的，可以一次输入多个笔画。

每次实时识别时，不论是单个笔画或是一次输入多个笔画，笔迹最后需以(-1,0)(-1,-1)结束。

启动实时识别时，需要在创建识别会话时，加入realtime=yes选项。实时识别时，每次调用本函数都会返回从头开始的完整结果，新输入的数据会导致切分发生变化， 因此后一次结果不一定是前次结果再追加字符，可能会更改掉部分前次结果。实时识别中每次返回的识别结果都需要释放。

C++示例代码

char * pszSessionConfig = "capKey=hwr.local.freestylus,realtime=yes";
int nSessionId;errCode = hci_hwr_session_start(pszSessionConfig, &nSessionId);
while (true) {
    char * strRecogConfig = "";
    HWR_RECOG_RESULT hwrRecogResult;

    //g_StrokeData：每次传入的笔迹，以(-1,0)(-1,-1)结尾。
    //例如‘人’字是两划，那么左边一撇和右边一撇单独传入识别，以-1,0)(-1,-1)结尾。
    errCode = hci_hwr_recog( nSessionId, g_StrokeData, g_StrokeLen, pszRecogConfig, &hwrRecogResult );
    // 可以打印当前的识别结果，每次返回都是从头开始的完整结果
    ...
    // 每次的返回结果都需要释放
    errCode = hci_hwr_free_recog_result(&hwrRecogResult);
    // 如果是最后一笔，跳出循环
    if (is_last_stroke())
    break;
}

3.5.7 英文连写识别

• C++ 代码

int nSessionId = -1;
string session_config = "capkey=hwr.local.freestylus.v7";
err_code = hci_hwr_session_start( session_config.c_str(), &nSessionId );
short g_StrokeData[]=
{
    103 ,283 ,105 ,283 ,107 ,283 ,113 ,283 ,120 ,283,
    129 ,283 ,138 ,283 ,146 ,283 ,156 ,283 ,162 ,283,
    ...
    -1 ,0 , -1, -1
};
char * strRecogConfig = "";
HWR_RECOG_RESULT hwrRecogResult;
//nSessionId 为上一步 hci_hwr_session_start() 所返回的会话标识
//g_StrokeData:笔迹数据
//hwrRecogResult:识别返回结果
errCode = hci_hwr_recog( nSessionId, g_StrokeData, sizeof(g_StrokeData), pszRecogConfig,
            &hwrRecogResult );

3.6 结束识别

最后我们需要反初始化，依次关闭会话，终止HWR能力，关闭灵云系统。

C++示例代码

//关闭HWR识别会话
errCode = hci_hwr_session_stop(nSessionId);
//终止HWR能力
errCode = hci_hwr_release();
//终止灵云系统
errCode = hci_release();

5. FAQ

Q: 我运行你们的 SDK 报 19 号错误：START LOG FAILED, 应该如何解决？

A: 出现此问题，一般由两种原因造成。

• 工程文件里引入了中文路径，导致SDK启动时，读写对应的日志路径报错。
• 日志文件定义的路径由于权限问题不可读写，比如在 Android 平台上运行时，没有 WRITE_EXTERNAL_STORAGE的权限。

Q: 我运行你们的 SDK 报 23 号错误：LOAD_FUNCTION_FROM_DLL FAILED,应该如何解决？

A: 这种情况，通常是由于缺库。最常见的场景是使用本地能力的 capkey，如 hwr.loacl.letter，没有将库文件对应组入（我们 SDK 示例程序，与 example 同层有全套库文件，示例程序内默认只组入了云端库），将相关库补齐即可使用。此外，由于 AFR能力引用了第三方的 MKL 库，因此如果第三方库没有拷入，也会导致此问题。

Q: 我运行你们的 SDK 报 14 号错误：LOCAL_RES_MISSING,应该如何解决？

A: 本地能力常会遇到此问题，此问题是由于没有组入对应的本地资源文件。请在我们开发者社区下载需求的本地资源（VPR本地模型）等，并将资源文件组入代码 datapath 指定路径，然后再次尝试运行程序。

Q: 我运行你们的 SDK 报 11 号错误：SERVICE_RESPONSE_FAILED ,应该如何解决？

A: 此问题原因较为复杂，可能是传入的参数问题与服务器不匹配，如调用私有云时，没有传入 property 等配置项。也可能是服务端内部的返回原因，请联系技术支持排查。

Q: 我运行你们的SDK报 7 号错误：CONFIG_UNSUPPORT ，应该如何解决？

A: 与 11号错误类似，还是配置串问题，7 号错误原因为传入了不支持的配置串。请仔细检查各接口传入的所有配置串，并联系技术支持排查。

Q: 我运行你们的SDK报 9 号错误： SERVICE_TIMEOUT ，应该如何解决？

A: 这个是因为您请求我们服务器到返回结果的时间，超过了上限。请检查网络环境相关的原因，并协助提供日志。

Q: 我运行你们的 SDK 报 16 号错误： SESSION_INVALID ，应该如何解决？

A: 这个需要检查详细的代码调用过程，调用每个能力核心接口时，都是需要传入 sessionid 的，如果在 sessionstart 的时候，已经发生了错误，或者使用的id，并不是 sessionstart 时候创建的，就会返回此错误，请联系技术支持排查。

Q: 我运行你们的 SDK 报 0 号错误： ERROR NONE，应该如何解决？

A: SDK 报 0 号错误， ERROR NONE，代表执行成功，请您继续后续的集成。

Q: Win8 Win10操作系统下使用VS2015集成灵云SDK，发生类似"缺少mfc140d.dll"错误,如何解决？

请按微软官网要求，安装运行使用 Visual Studio 2015 生成的 C++ 应用程序所需的运行时组件。`
