1. 概述

HWR (HandWritten Recognition) 联机手写识别技术，可以将在手写设备上书写时产生的有序轨迹信息化转化为汉字内码。

手写识别从识别过程来说分成脱机识别（off-line）和联机识别（on-line)两大类。通俗来讲，联机手写输出的是预先设置好的标准字体，手写的时候即使是用连笔字、草书，输出之后也会变成标准的宋体、楷体或者其他字体，而脱机手写则是输入的是什么样子，就会以什么样子显示出来。

本文档旨在讲解如何快速地集成灵云HWR功能到开发者应用中。关于各服务接口更详细的说明，请参考灵云SDK开发手册。在集成过程中如有疑问，可登录灵云开发者论坛，查找答案或与其他开发者交流。

1.1 概念解释

1.2 能力定义（capkey）

HWR支持多种能力，通过 capkey 区分不同能力的调用和配置。其中常用 capkey 如下所示：

• 本地能力

• 云端能力

1.3 识别流程

备注：获取联想词和拼音、模拟笔形等，目前只有本地端能力。

2. HWR能力使用说明

2.1 准备工作

下载手写识别SDK并解压缩。

如果需要使用本地能力，请下载相应资源包并解压缩。

2.2 使用iOS版SDK

2.2.1 手写识别库目录介绍

• 必选模块

  • libcurl_device_simulator_iOS7.1.a
  • libhci_sys_device_simulator_iOS7.1.a
  • libhci_hwr_device_simulator_iOS7.1.a

• 云端识别

  • libhci_hwr_cloud_recog_device_simulator_iOS7.1.a

• 本地识别

  • libhci_hwr_local_recog_device_simulator_iOS7.1.a

• 本地英文联写

  • libhci_hwr_local_recog_v7_device_simulator_iOS7.1.a*

• 联想和笔形

  • libhci_hwr_funs_device_simulator_iOS7.1.a

• 适配器选择（只选其一）

  • libhci_hwr_only_cloud_adapter_device_simulator_iOS7.1.a（只使用云端能力）
  • libhci_hwr_only_local_adapter_device_simulator_iOS7.1.a（只使用本地能力）
  • libhci_hwr_only_funcs_adapter_device_simulator_iOS7.1.a（只使用联想和笔形）
  • libhci_hwr_cloud_local_adapter_device_simulator_iOS7.1.a（既使用云端能力，又使用本地能力）
  • libhci_hwr_local_funcs_adapter_device_simulator_iOS7.1.a（既使用本地能力，又使用联想和笔形）
  • libhci_hwr_cloud_funcs_adapter_device_simulator_iOS7.1.a（既使用云端能力，又使用联想和笔形）
  • libhci_hwr_cloud_local_funcs_adapter_device_simulator_iOS7.1.a（使用云端识别，本地识别，同时又使用联想和笔形）

PS:

在集成灵云的iOS版本SDK时，静态库目录中会提供一种名称中包含adapter的静态库文件。值得说明一点的是，包含adapter名称的静态库文件是作为适配器使用的，所谓适配器是指开发者使用的灵云能力，即capkey是云端能力、本地能力，亦或者是云+端能力，所以适配器文件也还会对应以上的能力范围。当开发者集成时，适配器静态库在集成到工程中，有且只能有一个适配器静态库被添加到Link目录中，如开发者使用ASR的本地自由说能力，则适配器只需要选择libhci_asr_only_local_adapter_device_simulator_iOS7.1.1.a即可。

2.2.2 导入静态库

在SDK解压目录下的libs文件夹中包含HWR能力所需要的静态库，开发者可以根据需要进行选择。

• 请在工程目录结构中，添加手写识别（HWR）SDK，在选项TARGETS--> Build Phases-->Link Binary With Libraries-->Add Other，选择相应静态库文件并确认。

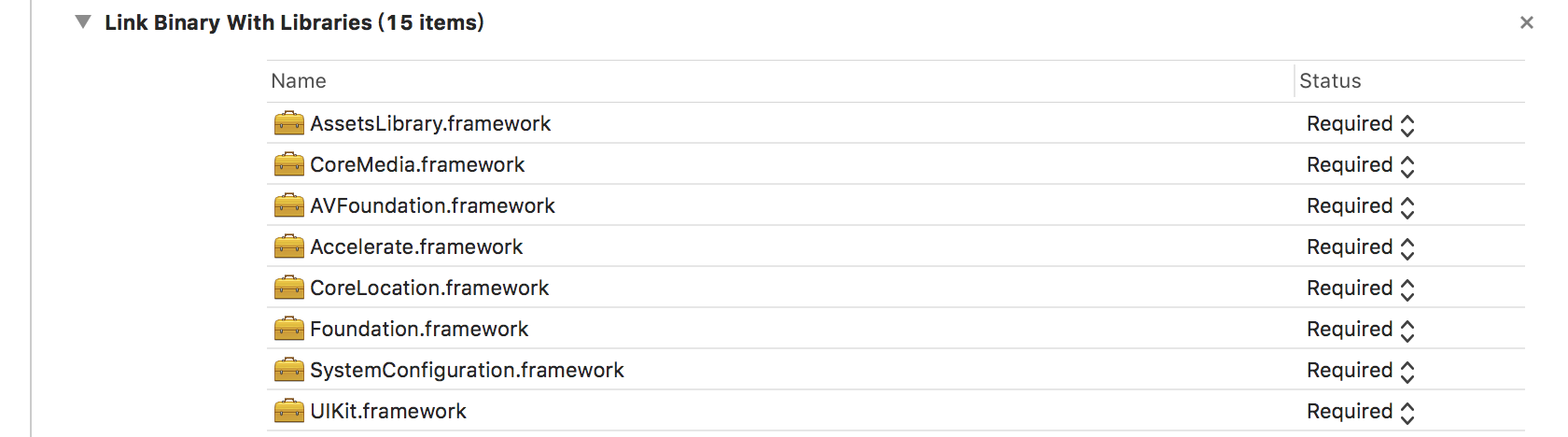

  • 添加系统依赖框架（framework）TARGETS-->Build Phases-->Link Binary With Libraries--> + -->UIKit.fframework,Foundation.framework,SystemConfiguration.framework,Accelerate.framework,AssetsLibrary.framework,CoreMedia.framework,AVFoundation.framework,CoreLocation.framework
    • 使用笔势识别（hwr.local.penscript）能力需要添加CoreImage.framework、CoreFoundation.framework，具体请参考HWR_Pen_Example示例工程。

• 将手写识别（HWR）SDK的头文件导入您的工程中

  • hci_sys.h
  • hci_hwr.h

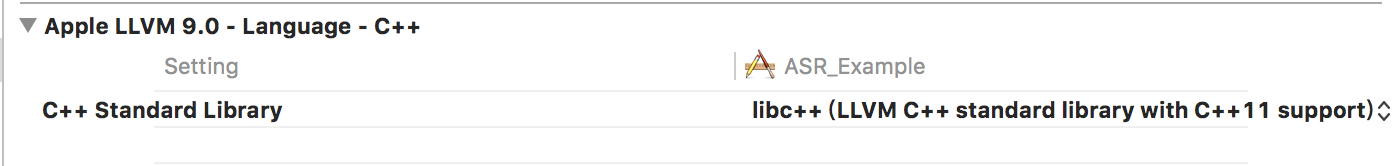

• 最后手写识别(HWR)SDK的编译环境是 libc++，在选项TARGETS--> Build Settings-->C++ Standard Library，选择libc++。

3. HWR能力集成说明

本章节主要讲述HWR能力的集成过程，开发者可根据本章内容完成HWR能力的简单调用。本章节以本地识别为例，讲述HWR能力的集成调用流程，调用顺序参考识别流程。

3.1 通用模块初始化

在调用HWR能力之前，需要初始化灵云SDK的通用模块。详见灵云SDK开发手册

iOS示例代码

HCI_ERR_CODE errCode = HCI_ERR_NONE;
// appkey, developerKey, cloudUrl, authPath为必填项。
// 其他可配置信息请查询灵云SDK开发手册hci_init函数说明。
NSString *appkey = @"";           //开发者社区申请所得
NSString *developerKey = @"";     //开发者社区申请所得
NSString *cloudUrl = @"";         //开发者社区申请所得
NSString *authPath = @"";         //授权文件所在路径，一般设置为沙盒Document路径
NSString *config = [NSString stringWithFormat:@"appkey=%@,
                                                developerKey=%@,
                                                cloudUrl=%@,
                                                authPath=%@",
                                                appkey,
                                                developerKey,
                                                cloudUrl,
                                                authPath];
errCode = hci_init(config.UTF8String);
if (errCode != HCI_ERR_NONE && errCode != HCI_ERR_SYS_ALREADY_INIT) {
    NSLog(@"hci_init failed, error: %d", errCode);
} else {
     NSLog(@"hci_init success");
}

3.2 授权检测

在初始化灵云SDK的通用模块后，还需要调用授权检测函数获取云端授权。

• iOS代码

  //获取过期时间
  int64 expireTime;
  int64 currentTime = (int64)time(NULL);
  HCI_ERR_CODE errCode = hci_get_auth_expire_time(&expireTime);
  if (errCode == HCI_ERR_NONE) {
    if (expireTime < currentTime) {
        errCode = hci_check_auth();
        if(errCode == HCI_ERR_NONE){
            NSLog(@"check auth success");
            return YES;
        }else{
            NSLog(@"check auth failed, error: %@", errCode);
            return NO;
        }
    }else{
        //没有过期
        NSLog(@"auth can use continue");
        return YES;
    }
  }
  //读取授权文件出现错误
  else if(errCode == HCI_ERR_SYS_AUTHFILE_INVALID){
    errCode = hci_check_auth();
    if(errCode == HCI_ERR_NONE){
        NSLog(@"check auth success");
        return YES;
    }else{
        NSLog(@"check auth failed, error: %@", errCode);
        return NO;
    }
  }else{
    NSLog(@"check auth failed, error: %@", errCode);
    return NO;
  }


3.3 HWR初始化

在初始化灵通用模块和获取授权成功后，我们还需要调用初始化函数初始化HWR能力。

• iOS代码

//本地能力所需本地资源所在路径
NSString *dataPath = [[NSBundle mainBundle] pathForResource:@"data" ofType:Nil];
//initCapKeys为必填项。其他可配置信息请查询开发手册hci_afr_init函数说明。
//人脸识别(AFR)所需使用的能力列表,可以包含多种能力，用';'分号隔开
NSString *initCapKeys = @"hwr.local.freestylus";
NSString *config = [NSString stringWithFormat:@"initCapKeys = %@,dataPath = %@",
                    initCapKeys,dataPath];
HCI_ERR_CODE errCode = HCI_ERR_NONE;
errCode = hci_hwr_init(config.UTF8String);
if (errCode != HCI_ERR_NONE){
    NSLog(@"hci_hwr_init failed, error：%@", errCode);
    eturn NO;
}
NSLog(@"hci_hwr_init success");
return YES;

常见errcode，详见灵云SDK开发手册

对于使用本地多能力时，可以使用initCapKeys传入需要使用的所有能力，以';'隔开。 initCapKeys的作用是告知SDK，需要预先准备哪些能力并提前加载对应的库资源，提高执行效率。

• iOS代码

  //本地能力所需本地资源所在路径
  NSString *dataPath = [[NSBundle mainBundle] pathForResource:@"data" ofType:Nil];
  //initCapKeys为必填项。其他可配置信息请查询开发手册hci_hwr_init函数说明。
  NSString *initCapKeys = @"hwr.local.letter;hwr.local.freestylus;hwr.local.associateword";
  NSString *config = [NSString stringWithFormat:@"initCapKeys = %@,dataPath = %@",
                    initCapKeys,dataPath];


3.4 开启会话（session）

在HWR能力初始化之后，需要通过开启识别会话来启用一种具体的能力。

• iOS代码

// 开启session
HCI_ERR_CODE errCode = HCI_ERR_NONE;
NSString *config = @"capKey=hwr.local.freestylus";
int sessionID;            // 开启会话成功后，会返回的会话ID
errCode = hci_hwr_session_start(config.UTF8String, &sessionID);
if (errCode != HCI_ERR_NONE){
    NSLog(@"hci_hwr_session_start failed, error：%@", errCode);
    return NO;
}
NSLog(@"hci_hwr_session_start success");
return YES;

3.5 HWR识别

在启动会话（session）成功后，即可进行 HWR 识别了。HWR识别具体可分为单字、多字识别，获取联想词，笔势识别以及拼音识别等，各识别功能以本地能力为例，详见如下各小章节。

配置参数详见灵云SDK开发手册。

3.5.1 单、多字识别

• iOS代码

HCI_ERR_CODE errCode = HCI_ERR_NONE;
HWR_RECOG_RESULT hwrResult;
int nLength = (int)points.count * 2;
short *psStrokingData = new short[nLength];

//points为笔迹的点迹集合，每一笔以（-1，0）结尾，整个字以（-1，-1）结尾
[points enumerateObjectsUsingBlock:^(NSValue *obj, NSUInteger idx, BOOL * _Nonnull stop) {
    CGPoint point = CGPointFromString([NSString stringWithFormat:@"%@",obj]);
    psStrokingData[idx * 2] = floor(point.x);
    psStrokingData[idx * 2 + 1] = floor(point.y);

}];
errCode = hci_hwr_recog(nSessionId, psStrokingData, nLength * 2, config.UTF8String,
            &hwrResult);

3.5.2 获取联想词

• iOS代码

ASSOCIATE_WORDS_RESULT words;
NSString *keyword = @"中华人民";
errCode = hci_hwr_associate_words(nSessionId, "", keyword.UTF8String, &words);
if (errCode != HCI_ERR_NONE) {
    for (int i = 0; i < (int)sWords.uiItemCount; ++i){
        //输出是UTF8的，在某些平台下输出需要转码
        NSLog(@"Associate result[%d]: %s",i,sWords.pItemList[i].pszWord);}
        //释放联想词结果
        errCode = hci_hwr_free_associate_words_result(&sWords);
    }
}

3.5.3 笔势识别

• iOS代码

int nSessionId = -1;
NSString session_config = @"capkey=hwr.local.gesture";
err_code = hci_hwr_session_start( session_config.UTF8String, &nSessionId );

HWR_RECOG_RESULT hwrRecogResult;
NSString *recog_config = @"";
err_code = hci_hwr_recog(nSessionId,
                         g_sGestureStrokeData,
                         sizeof(g_sGestureStrokeData),
                         recog_config.UTF8String,
                         &hwrRecogResult);

3.5.4 模拟笔形

• iOS代码

HCI_ERR_CODE errCode = HCI_ERR_NONE;
PEN_SCRIPT_RESULT hwrPenscriptResult;

//points为笔迹的点迹集合，每一笔以（-1，0）结尾，整个字以（-1，-1）结尾
for (NSValue *obj in points) {
    CGPoint point = CGPointFromString([NSString stringWithFormat:@"%@",obj]);
    int nX = floor(point.x);
    int nY = floor(point.y);
    errCode = hci_hwr_pen_script(_sessionID, config.UTF8String, nX, nY, &hwrPenscriptResult);
    if (errCode == HCI_ERR_NONE){
        for (unsigned int nIndex = 0; nIndex < hwrPenscriptResult.uiItemCount; nIndex++){
            PEN_SCRIPT_RESULT_ITEM item = hwrPenscriptResult.pItemList[nIndex];
            for(int i = 0; i < item.nHeight; i++ ){
                for ( int j = 0; j < item.nWidth; j++ ){
                    if ( !item.psPageImg[i * item.nWidth + j] ){
                        //调用drawrect方法进行绘图，详见demo演示
                        [_writeView createBitmap:item];
                    }
                }
            }
        }
        errCode = hci_hwr_free_pen_script_result(&hwrPenscriptResult);
    }
    else{
        break;
    }
}

3.5.5 获取拼音

• iOS代码

暂不支持

3.5.6 实时识别

启用实时识别时，对于每次连续的识别内容，可以多次调用hci_hwr_recog() 。每次调用追加输入新的数据， 每次输入的数据以(-1,0,-1,-1)结束，也即每次输入的笔画是完整的，可以一次输入多个笔画。

每次实时识别时，不论是单个笔画或是一次输入多个笔画，笔迹最后需以(-1,0)(-1,-1)结束。

启动实时识别时，需要在创建识别会话时，加入realtime=yes选项。实时识别时，每次调用本函数都会返回从头开始的完整结果，新输入的数据会导致切分发生变化， 因此后一次结果不一定是前次结果再追加字符，可能会更改掉部分前次结果。实时识别中每次返回的识别结果都需要释放。

• iOS代码

  NSString *pszSessionConfig = @"capKey=hwr.local.freestylus,realtime=yes";
  int nSessionId;errCode = hci_hwr_session_start(pszSessionConfig.UTF8String, &nSessionId);
  while (YES) {
    NSString *strRecogConfig = @"";
    HWR_RECOG_RESULT hwrRecogResult;

    //g_StrokeData：每次传入的笔迹，以(-1,0)(-1,-1)结尾。
    //例如‘人’字是两划，那么左边一撇和右边一撇单独传入识别，以-1,0)(-1,-1)结尾。
    errCode = hci_hwr_recog( nSessionId,
                             g_StrokeData,
                             g_StrokeLen,
                             pszRecogConfig.UTF8String,
                             &hwrRecogResult );
    // 可以打印当前的识别结果，每次返回都是从头开始的完整结果
    ...
    // 每次的返回结果都需要释放
    errCode = hci_hwr_free_recog_result(&hwrRecogResult);
    // 如果是最后一笔，跳出循环
    if (is_last_stroke())
    break;
  }


3.5.7 英文连写识别

• iOS代码

// 开启session
HCI_ERR_CODE errCode = HCI_ERR_NONE;
NSString *config = @"capKey=hwr.local.freestylus.v7";
int sessionID;            // 开启会话成功后，会返回的会话ID
errCode = hci_hwr_session_start(config.UTF8String, &sessionID);
if (errCode != HCI_ERR_NONE){
    NSLog(@"hci_hwr_session_start failed, error：%@", errCode);
    return NO;
}
HCI_ERR_CODE errCode = HCI_ERR_NONE;
HWR_RECOG_RESULT hwrResult;
int nLength = (int)points.count * 2;
short *psStrokingData = new short[nLength];

//points为笔迹的点迹集合，每一笔以（-1，0）结尾，整个字以（-1，-1）结尾
[points enumerateObjectsUsingBlock:^(NSValue *obj, NSUInteger idx, BOOL * _Nonnull stop) {
    CGPoint point = CGPointFromString([NSString stringWithFormat:@"%@",obj]);
    psStrokingData[idx * 2] = floor(point.x);
    psStrokingData[idx * 2 + 1] = floor(point.y);

}];
errCode = hci_hwr_recog(nSessionId, psStrokingData, nLength * 2, config.UTF8String,
            &hwrResult);

3.6 结束识别

最后我们需要反初始化，依次关闭会话，终止HWR能力，关闭灵云系统。

• iOS代码

  //关闭HWR识别会话
  errCode = hci_hwr_session_stop(nSessionId);
  //终止HWR能力
  errCode = hci_hwr_release();
  //终止灵云系统
  errCode = hci_release();


5. FAQ

Q: 我运行你们的 SDK 报 19 号错误：START LOG FAILED, 应该如何解决？

A: 出现此问题，一般由两种原因造成。

• 工程文件里引入了中文路径，导致SDK启动时，读写对应的日志路径报错。
• 日志文件定义的路径由于权限问题不可读写，比如在 Android 平台上运行时，没有 WRITE_EXTERNAL_STORAGE的权限。

Q: 我运行你们的 SDK 报 23 号错误：LOAD_FUNCTION_FROM_DLL FAILED,应该如何解决？

A: 这种情况，通常是由于缺库。最常见的场景是使用本地能力的 capkey，如 hwr.loacl.letter，没有将库文件对应组入（我们 SDK 示例程序，与 example 同层有全套库文件，示例程序内默认只组入了云端库），将相关库补齐即可使用。此外，由于 AFR能力引用了第三方的 MKL 库，因此如果第三方库没有拷入，也会导致此问题。

Q: 我运行你们的 SDK 报 14 号错误：LOCAL_LIB_MISSING,应该如何解决？

A: 本地能力常会遇到此问题，此问题是由于没有组入对应的本地资源文件。请在我们开发者社区下载需求的本地资源（VPR本地模型）等，并将资源文件组入代码 datapath 指定路径，然后再次尝试运行程序。

Q: 我运行你们的 SDK 报 11 号错误：SERVICE_RESPONSE_FAILED ,应该如何解决？

A: 此问题原因较为复杂，可能是传入的参数问题与服务器不匹配，如调用私有云时，没有传入 property 等配置项。也可能是服务端内部的返回原因，请联系技术支持排查。

Q: 我运行你们的SDK报 7 号错误：CONFIG_UNSUPPORT ，应该如何解决？

A: 与 11号错误类似，还是配置串问题，7 号错误原因为传入了不支持的配置串。请仔细检查各接口传入的所有配置串，并联系技术支持排查。

Q: 我运行你们的SDK报 9 号错误： SERVICE_TIMEOUT ，应该如何解决？

A: 这个是因为您请求我们服务器到返回结果的时间，超过了上限。请检查网络环境相关的原因，并协助提供日志。

Q: 我运行你们的 SDK 报 16 号错误： SESSION_INVALID ，应该如何解决？

A: 这个需要检查详细的代码调用过程，调用每个能力核心接口时，都是需要传入 sessionid 的，如果在 sessionstart 的时候，已经发生了错误，或者使用的id，并不是 sessionstart 时候创建的，就会返回此错误，请联系技术支持排查。

Q: 我运行你们的 SDK 报 0 号错误： ERROR NONE，应该如何解决？

A: SDK 报 0 号错误， ERROR NONE，代表执行成功，请您继续后续的集成。
